Защо 2P 125A миниатюрни прекъсвачи са от съществено значение за надеждна DC електрическа защита

Резюме:Тъй като съвременните фотоволтаични и комуникационни системи все повече зависят от надеждното разпределение на постоянен ток, ефективната защита на веригата е от съществено значение.Galaxy FuseосигуряваМиниатюрни прекъсвачи 2P 125Aпредназначени за постояннотокови приложения, изискващи защита от претоварване, защита от късо съединение и безопасно изолиране на веригата. Базирани на платформата YRM9-125DC, тези прекъсвачи поддържат взискателни системи за постоянен ток с ниско напрежение, като същевременно предлагат монтаж на DIN-шина, 10kA прекъсващ капацитет и съответствие с IEC 60947-2 и GB/T 14048.2.

Съдържание

• Какво представляват 2P 125A миниатюрни прекъсвачи?
• Как работят 2P 125A миниатюрни прекъсвачи?
• Какви са основните характеристики?
• Какви са техническите спецификации?
• Къде се използват често?
• Как трябва да изберете правилния DC прекъсвач?
• Какво трябва да вземете предвид по време на инсталирането?
• Често задавани въпроси
• Заключение

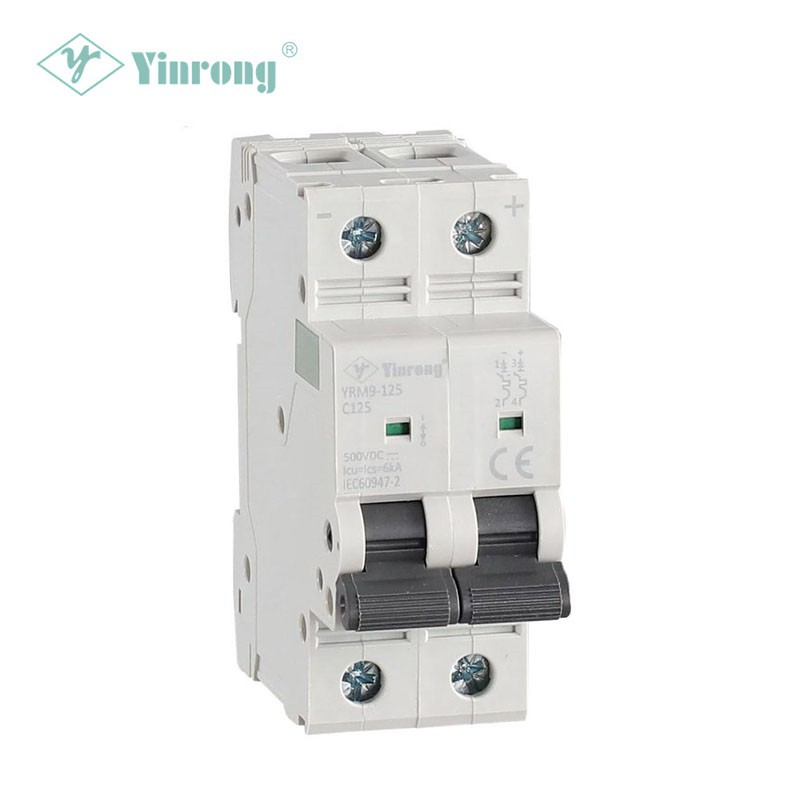

Какво представляват 2P 125A миниатюрни прекъсвачи?

A Миниатюрен автоматичен прекъсвач 2P 125Aе устройство за защита от постоянен ток, предназначено да прекъсва необичайни токови условия и да осигурява изолация на веригата, когато е необходимо. Обозначението "2P" се отнася за двуполюсна конфигурация, докато 125A показва номиналния ток на конкретния модел.

За разлика от конвенционалния предпазител, който обикновено изисква подмяна след работа, прекъсвачът може да бъде нулиран след подходящо изследване на повредата. Това го прави особено полезен за електрически системи, където обслужването, ефективността на поддръжката и бързото възстановяване са важни.

Според продуктовата информация, предоставена от Galaxy Fuse, неговата серия YRM9-125DC е предназначена за DC системи, по-специалнокомуникационна инфраструктура и фотоволтаични системи. Фамилията продукти поддържа 1P, 2P, 3P и 4P конфигурации, с номинални токове от 80A до 125A и конфигурации на постоянно напрежение от 250VDC до 1000VDC в зависимост от броя на полюсите.

За купувачите, сравняващи опциите за защита, разбирането на разликата между прекъсвач за променлив ток с общо предназначение и специално проектиран прекъсвач за постоянен ток е от решаващо значение, тъй като прекъсването на повреда при постоянен ток представлява различни електрически предизвикателства. Изборът на прекъсвач, специално оценен за постояннотоковото напрежение на системата и условията на повреда, спомага за подобряване на цялостната надеждност на защитата.

Как работят 2P 125A миниатюрни прекъсвачи?

Основната цел на миниатюрния прекъсвач е да изключи верига, когато токът превиши допустимото работно състояние. При инсталация с постоянен ток прекъсвачът трябва да бъде подходящо проектиран и номинален за системното напрежение и очаквания ток на повреда.

Принципът на защита може да се разглежда чрез три важни функции:

• Защита от претоварване:Прекъсвачът реагира, когато токът остане над допустимото работно ниво за достатъчен период от време.
• Защита от късо съединение:Той бързо прекъсва значително по-високи токове на повреда, за да намали риска от повреда на оборудването.
• Изолация:Веригата може да бъде изключена по време на проверка, обслужване или поддръжка.

Техническата информация за YRM9-125DC определя тестване време-ток при 1,05 In, 1,3 In, 8 In и 12 In. За посочените условия на изпитване, по-високите нива на ток на повреда са свързани с поведение на бързо изключване, поддържайки функцията за защита от късо съединение на прекъсвача.

Какви са основните характеристики на миниатюрните прекъсвачи 2P 125A?

Когато избирате миниатюрен прекъсвач за постоянен ток за промишлени или възобновяеми енергийни приложения, електрическите характеристики трябва да бъдат оценени заедно с удобството на монтажа и дългосрочната експлоатационна годност.

1. Двуполюсна защита

2P конфигурацията осигурява практично решение за вериги за разпределение на постоянен ток, където два полюса трябва да бъдат превключени или изолирани заедно. Това може да опрости мерките за защита и поддръжка на системата.

2. Висок ток

Рейтинг 125A прави този клас прекъсвач подходящ за приложения за разпределение на постоянен ток с по-висок ток, където по-малките рейтинги на MCB не биха осигурили достатъчен капацитет. Семейството YRM9-125DC покрива опции за номинален ток 80A–125A.

3. Възможност за постоянно напрежение

Възможността за постоянно напрежение е ключово съображение при закупуване на оборудване за защита на веригата. Продуктовите спецификации идентифицират конфигурации от 250VDC до 1000VDC според разположението на полюсите, което прави фамилията приложима към редица DC архитектури.

4. 10kA капацитет на прекъсване

Информацията за продукта YRM9-125DC гласи a10kA прекъсващ капацитет. Тази характеристика е важна, когато се оценява дали едно защитно устройство може безопасно да прекъсне очаквания ток на повреда в предвидената точка на инсталиране.

5. Монтаж на DIN-шина

Монтажът на DIN-шина поддържа удобна инсталация в електрически разпределителни модули и контролни шкафове. Той може също така да направи подмяната и поддръжката по-лесни за системни интегратори и електрически изпълнители.

6. Съответствие с международни стандарти

Продуктовата документация идентифицира съответствие сIEC 60947-2иGB/T 14048.2. Купувачите трябва винаги да проверяват приложимата документация за сертифициране и тестове за точния модел и предвидения пазар преди закупуване.

Какви са техническите спецификации?

Техническите спецификации трябва да бъдат отправна точка при определяне дали 2P 125A миниатюрен прекъсвач е подходящ за конкретна инсталация за постоянен ток.

Спецификациите по-горе се основават на публикуваната от производителя информация за продукта. Тъй като възможностите за напрежение и ток могат да зависят от точната конфигурация на полюсите и условията на монтаж, инженерните екипи трябва да потвърдят окончателния избор спрямо най-новата техническа документация преди поръчка.

Къде се използват често?

Комбинацията от DC защита, висок токов капацитет и компактен монтаж на DIN-шина прави този тип прекъсвач подходящ за няколко електрически приложения.

Слънчеви фотоволтаични системи

Фотоволтаичните инсталации съдържат множество DC вериги между соларни модули, комбиниращо оборудване, контролери, батерии и инвертори. Правилно избраните прекъсвачи за постоянен ток могат да осигурят защита и изолация в подходящи точки от разпределителната архитектура.

Комуникационни системи

Телекомуникационната и комуникационна инфраструктура често разчита на разпределение на постоянен ток. Надеждната защита на веригата помага за отделянето на дефектните разклонения и поддържа поддръжката без ненужно изключване на незасегнатите вериги.

DC разпределителни табла

Индустриалните системи за управление и разпределителните шкафове за постоянен ток могат да използват миниатюрни прекъсвачи с подходяща мощност за защита на отделни изходящи вериги, като същевременно поддържат структурирана стратегия за защита.

Съхранение на енергия и свързано оборудване за постоянен ток

Когато система за постоянен ток изисква защита на разклонения с по-голям ток, прекъсвач с подходяща мощност може да бъде част от цялостната защитна архитектура. Приложенията за съхранение на енергия от батерии обаче изискват внимателна оценка на тока на повреда, напрежението, способността за прекъсване, координацията и приложимите стандарти.

Как трябва да изберете правилния DC прекъсвач?

Изборът на 2P 125A миниатюрен прекъсвач никога не трябва да се основава само на силата на тока. Надеждният процес на подбор взема предвид цялата електрическа среда.

1. Потвърдете системното напрежение.Номиналното постоянно напрежение на прекъсвача трябва да отговаря или да надвишава действителните системни изисквания.
2. Изчислете проектния ток.Изберете номинален ток, подходящ за непрекъснатото натоварване и приложимите изисквания за електрически дизайн.
3. Определете очаквания ток на късо съединение.Капацитетът на прекъсване трябва да е подходящ за нивото на повреда в точката на монтаж.
4. Проверете конфигурацията на стълба.Потвърдете дали 1P, 2P, 3P или 4P защита се изисква от системната архитектура.
5. Проверете съвместимостта на проводника.Размерът на кабела, клемите, методът на свързване и условията на монтаж трябва да са съвместими с избрания прекъсвач.
6. Прегледайте стандартите и сертификатите.Уверете се, че продуктовата документация отговаря на разпоредбите и изискванията на клиента, приложими за целевия пазар.
7. Помислете за инсталиране и поддръжка.Монтирането на DIN-шина и ясната идентификация могат да подобрят организацията на панела и ефективността на обслужването.

За екипи за доставки, търсещи aКитай производител или доставчик, техническата документация трябва да се оценява заедно с производствения капацитет, процесите за контрол на качеството, сертифицирането, способността за доставка и поддръжката след продажба.

Какво трябва да вземете предвид по време на инсталирането?

Правилната инсталация е също толкова важна, колкото изборът на правилния прекъсвач. Едно висококачествено устройство за защита на веригата не може да компенсира неправилно окабеляване, недостатъчно оразмеряване на проводника или неподходящ дизайн на системата.

• Следвайте електрическата схема на производителя и инструкциите за монтаж.
• Потвърдете DC полярността и идентификацията на клемите, преди да включите веригата.
• Използвайте проводници и клеми, подходящи за номиналния ток и инсталационната среда.
• Проверете момента на затягане според приложимата техническа документация.
• Проверете напрежението на прекъсвача и изключващата способност спрямо действителните условия на системата.
• Периодично проверявайте връзките за признаци на прегряване, разхлабване или механични повреди.
• Само квалифициран електротехнически персонал трябва да извършва монтаж, тестване, отстраняване на неизправности или поддръжка.

Публикуваната информация за YRM9-125DC също идентифицира максимална кабелна връзка от 25 mm² и инсталация на DIN-шина, давайки полезна информация на проектантите на панела при планиране на оформлението на корпуса.

Често задавани въпроси

Какво означава 2P на миниатюрен прекъсвач 125A?

„2P“ означава, че прекъсвачът има два полюса. В система за защита от постоянен ток точното разположение на превключването и изолирането трябва да се определи в съответствие с електрическата архитектура и приложимите разпоредби.

Подходящ ли е 2P 125A MCB за соларни фотоволтаични системи?

Може да се използва в подходящи DC фотоволтаични приложения, когато неговото номинално напрежение, номинален ток, капацитет на прекъсване, конфигурация на полюсите и изисквания за инсталиране съответстват на дизайна на системата. YRM9-125DC е специално идентифициран за соларни фотоволтаични и комуникационни приложения.

Какъв е капацитетът на прекъсване на YRM9-125DC?

Публикуваната информация за продукта уточнява a10kA прекъсващ капацитет. Действителната пригодност трябва да бъде оценена спрямо очаквания ток на късо съединение в точката на инсталиране.

На какви стандарти отговаря продуктът?

Производителят идентифицираIEC 60947-2иGB/T 14048.2as applicable standards for the product. Купувачите трябва да поискат текуща документация за съответствие и сертифициране за техните специфични изисквания за покупка.

Какъв е механичният живот?

Публикуваните спецификации посочват механичен живот от20 000 цикъла. Действителният експлоатационен живот може да зависи от работните условия, честотата на превключване, условията на околната среда и изискванията на приложението.

Заключение

Надеждната защита на постоянен ток изисква повече от просто избиране на прекъсвач с правилния номинален ток. ПодходящМиниатюрен автоматичен прекъсвач 2P 125Aтрябва да съчетава подходяща възможност за постоянно напрежение, капацитет на прекъсване, конфигурация на полюсите, съвместимост на инсталацията и признати стандарти. Платформата YRM9-125DC от Galaxy Fuse е проектирана за приложения, включително фотоволтаични и комуникационни системи, с публикувани спецификации, включително номинален ток 80–125A, капацитет на прекъсване до 10kA, монтаж на DIN-шина и съответствие с IEC 60947-2 и GB/T 14048.2.

Ако търсите надеждна защита на постоянен ток за фотоволтаичен проект, комуникационна система, разпределителен панел или друго индустриално приложение,свържете се с насза да обсъдите вашето напрежение, ток, конфигурация на полюсите, изисквания за инсталиране и спецификации на проекта. Galaxy Fuse може да предостави информация за продукта и техническа поддръжка, за да ви помогне да идентифицирате подходящо решение за защита на веригата.
